伊里德（国产）伊科系列不锈钢电接点压力表产品简介:

磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常，以表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为能适应被测对象的各异和需求，磁助电接点压力表在原有普通型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号和产品。

伊里德（国产）伊科系列不锈钢电接点压力表结构原理图及接线图：

磁助电接点压力表由测量系统、指示装置、磁动电接点装置、外壳、调整装置和接线盒（插头座）等组成。

磁助电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形—位移，借助接杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

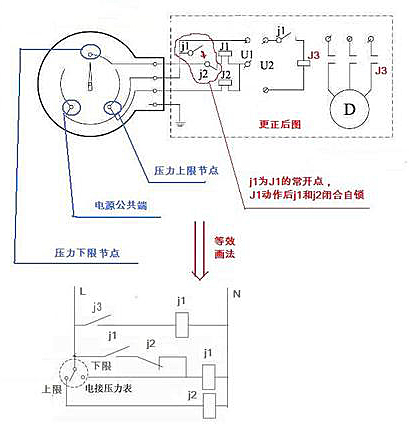

说明：电气线路按下图方式进行连接时，便能将欲测的压力值保持在P1至P2（应预先设定）的范围内，以达到自动控制的目的，其控制过程为：
（1）当被测介质压力（以下简称压力）在零-P1的区域内时，仪表指示指针上的动触头与P1设定点上的定触头因处于接触（即动合。下同）状态，使继电器J1通电后与其触点动合。此时接触器J3因通电使其触点亦动合，电机仍能继续工作；
（2）当压力由P1至P2递增时，由于继电器J1上的触点动合后处于自保持状态，固电机仍能继续工作；
（3）当压力达到P2的设定点时，指示指针上的触头即与其相接触，使继电器J2通电，其触点则断开（即动断。下同），而继电器J1则因断电使其触点复于原状，电机亦随即停止工作；
（4）当压力由P2向P1下降时，由于继电器J1上的触点仍处于断开状态（此时仪表中的触点亦处于断开状态），故电机仍停止工作；
（5）待压力降至P1设定点之瞬间，由于指正上的触头又与其相动合，致使继电器J1和接触器J3上的触点有分别回到起始状态（1），这样电机又将重新开始工作。
图中所示U1 U2 U3的电压分别按继电器J1 J2和接触器J3及电动机D的工作电压来选取。
除上所述，若意欲获得电信号————实现发信（报警）的目的，只需在电气线路中加接上信号灯（响铃）即可，若仅控制压力上下限值者，亦宜酌情参照下图的连接方式。
